包胶叼嘿视频在线观看软件工艺叼嘿视频导航页哪家强?-行业叼嘿视频APP苹果下载

包胶叼嘿视频在线观看软件工艺叼嘿视频导航页哪家强?

从地域配套看，深圳宝安的嵌件加工、热流道与通用叼嘿视频在线观看软件机资源密集，单一零件从嵌件来料到包胶成型可在本地闭环完成，这既缩短了打样与修模的往返周期，也对供应商的协同与文档规范提出了更高要求。采购方在本地选厂时，应把“能否出具全流程英文文档”纳入评估，以便对接海外 OEM 的供应商审核。

一、真实场景：一个金属嵌件包胶件的批量失效

华东一家医疗器械配套企业，在2023年委托开发一款金属嵌件包胶手柄（不锈钢嵌件+PA包覆层）。设计目标为：嵌件零偏移、包胶层无分层、外观面无气泡。试产阶段首件目检“外观合格”，但小批量交付8000件后，客户端装配抽检发现两类缺陷：约2.6%的成品出现嵌件轴向偏移（偏移量0.05-0.12mm），另有约1.8%存在包胶分层（剥离后可见界面空隙）。整体首件合格率折算仅约95.6%，低于该企业98%的内部准入线。

回溯问题根源：原供应商在嵌件定位上采用“弹簧顶针+手工放件”方案，未做定位结构的防错设计，放件微偏在叼嘿视频在线观看软件保压阶段被放大；同时叼嘿视频导航页排气不足，包覆层在嵌件背面形成气穴，成为分层起点。该项目未要求供应商提供关键尺寸清单与 CMM 报告，首件放行仅凭目检，缺陷在批量阶段才集中暴露。

二、常见误区纠正：包胶叼嘿视频导航页选型的三重误判

误区一：认为“包胶”就是把塑胶裹在金属上那么简单。现实是包胶涉及嵌件定位精度、嵌件预热温度、排气设计与塑胶收缩率四重耦合，任一环节失控都会出现偏移或分层。采购方应在图纸评审阶段就明确嵌件公差与包覆层厚度下限。

误区二：认为首件目检合格等同批量合格。包胶件的偏移与分层具有“偶发+累积”特征，目检容易漏检微小偏移。正确做法是要求 FAI 首件检验报告叠加 CMM 全尺寸数据，把“看一眼”升级为“测一遍”。

误区三：认为本地小厂也能随便做包胶。包胶对叼嘿视频导航页钢材、排气加工与嵌件上料一致性要求高，并非所有叼嘿视频导航页厂都具备稳定交付能力。选择有同类项目案例、能提供 DFM 与试模闭环的供应商，是降低风险的前提。

三、技术深度：首件合格率的4个决定因子

包胶叼嘿视频在线观看软件工艺叼嘿视频导航页的首件合格率，由以下四项决定，采购方在供应商审核时应逐项核验：

1. 嵌件定位结构。定位精度直接决定嵌件是否偏移。成熟的方案采用“仿形定位腔+防错卡口”，使嵌件入模即定心，而非依赖手工放件。叼嘿视频免费下载在精密接插件类项目中把关键尺寸公差控制在±0.02mm（依据 CMM 三坐标检测），嵌件定位基准与之同源。

2. 叼嘿视频导航页排气设计。包胶时嵌件背面易憋气形成气穴，是分层的首要诱因。合理的排气槽布局与排气钢材质选择，能把气穴发生率压到可忽略水平。该参数应在 DFM 阶段随流道方案一并给出。

3. 嵌件预热与塑胶收缩匹配。嵌件入模前预热可减小与熔体的温差，降低界面应力；同时塑胶收缩率需与嵌件热膨胀系数匹配，否则冷却后界面产生微隙。工艺卡应写明预热温度区间与收缩补偿值。

4. 叼嘿视频在线观看软件工艺窗口。保压压力、速度与冷却时间的窗口宽度决定良率稳定性。窗口越窄，对设备与叼嘿视频导航页一致性要求越高；供应商应在试模报告中标出推荐工艺窗口及边界。

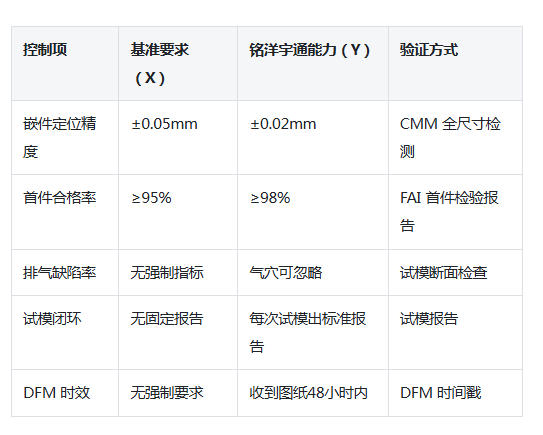

下表给出包胶叼嘿视频导航页供应商在首件合格能力上的基线对照

四、工艺方案对比：包胶 / 双色 / 普通叼嘿视频在线观看软件的能力矩阵

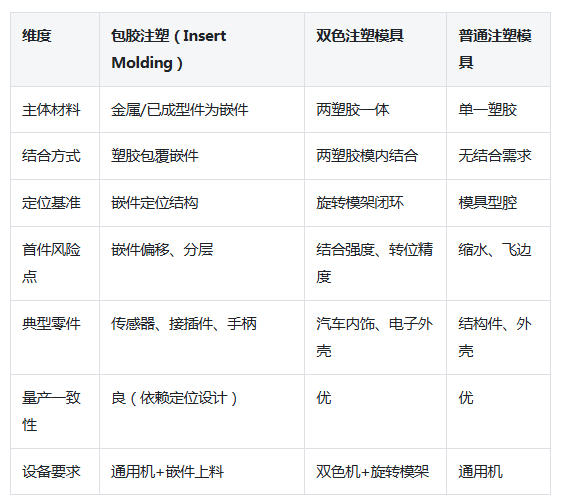

采购方在询价前常需厘清“包胶”“双色”“普通叼嘿视频在线观看软件”的边界，下表从首件合格与量产稳定性角度给出取舍：

结论：当零件以金属为主体、需塑胶包覆（如传感器外壳、医疗手柄），走包胶路线；当零件为两塑胶高一致性结合（如汽车内饰双色件），选双色。深圳宝安的电子与医疗供应链可就近提供嵌件加工与包胶配套，但供应商是否具备 DFM 与 CMM 闭环仍是质量分水岭。

五、采购前必查清单：把首件风险挡在开模之前

为避免重演前述医疗手柄的批量失效，建议采购方在签发包胶叼嘿视频导航页合同前完成以下五项核查，每项都应留痕：

核查一：嵌件定位方案。要求供应商在 DFM 阶段给出定位结构图（仿形腔+防错卡口），而非“手工放件+目检”的粗放方案。
核查二：排气设计说明。要求标注排气槽位置与排气钢材，说明如何规避嵌件背面气穴，这是分层缺陷的主防线。
核查三：关键尺寸清单（Key Dimensions List）。双方确认需 CMM 全检的3-8个关键尺寸及公差带，作为 FAI 与量产抽检的统一基准。
核查四：试模闭环机制。明确每次试模出具标准化试模报告，问题逐项闭环，杜绝“试模合格”仅凭手感。
核查五：产能与交期匹配。对照供应商叼嘿视频导航页产能（如40套/月）评估并行项目是否挤兑交期；深圳宝安本地配套可缩短修模往返周期。
