叼嘿视频免费下载,叼嘿视频导航页,叼嘿视频在线观看软件,叼嘿视频APP苹果下载

TPU材料因分子极性高、收缩率低、熔体粘弹性强等特性，在叼嘿视频在线观看软件成型中易与叼嘿视频导航页产生异常粘附。降低粘模风险需从材料改性、叼嘿视频导航页工程、工艺调控三方面协同发力，在纳米级界面构建物理与化学的双重隔离机制。

一、叼嘿视频导航页界面纳米工程

1. 表面能操控技术

· 超疏水镀层：DLC类金刚石镀层（厚度1-3μm）使表面能降至18-22dyn/cm，TPU接触角＞105°

· 氟化纳米膜：等离子辅助沉积PTFE复合膜（0.2μm），形成分子级防粘屏障

2. 微纳拓扑结构设计

· 激光微织构雕刻20-50μm蜂窝凹坑阵列，减少实际接触面积达85%

· 电化学抛光实现Ra≤0.02μm镜面，消除微观机械锁扣点

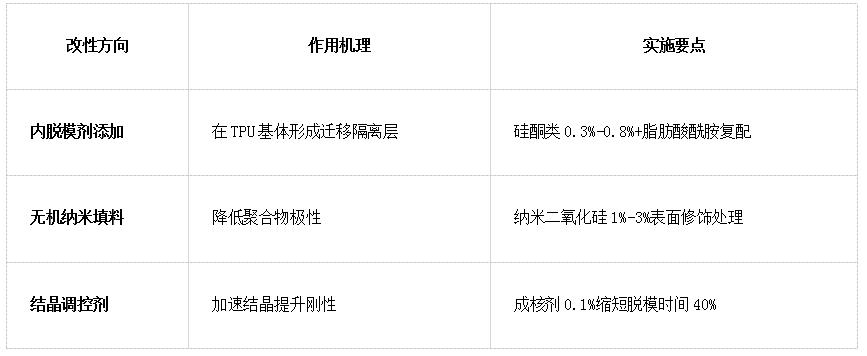

二、材料配方协同优化

三、叼嘿视频在线观看软件工艺精准控制

1. 温度三重调控

· 料筒后段控温≤180℃（抑制降解粘附）

· 模温梯度控制：前模80-85℃ / 后模40-45℃（平衡结晶与收缩）

· 冷却水温差≤3℃（避免局部粘滞）

2. 压力时序管理

      . 采用三阶注射：A（低速充填90%）、B（微速补缩5%）、C（零压保压5%）

· 保压压力≤初始注射压30%，时间缩短至冷却时间15%

3. 脱模动力学优化

· 顶出速度分两段：初始0.5m/s（突破粘附层）→ 后续2m/s（快速分离）

· 氮气辅助顶出：0.4MPa均压托举，接触面积提升5倍

四、智能监控系统

1. 粘附风险预警

· 模腔嵌入摩擦系数传感器（实时监测μ＞0.12预警）

· 红外热像仪捕捉温差＞8℃的危险区域

2. 自修复机制

· 当检测结晶度＜20%时，自动启动模温补偿（+10℃/5s）

· 顶出阻力超限触发脉冲振动（200Hz/0.1s机械波解粘）

技术本质：降低TPU粘模风险的核心在于打破分子间作用力链。表层通过纳米工程构建物理隔离屏障，材料本体借助改性剂切断极性键合路径，配合叼嘿视频在线观看软件参数精准抑制粘弹滞留效应。
