叼嘿视频免费下载,叼嘿视频导航页,叼嘿视频在线观看软件,叼嘿视频APP苹果下载

TPU（热塑性聚氨酯）因其优异的弹性与耐磨性，成为密封件、运动器材等产品的理想材料。然而，在精密塑胶叼嘿视频导航页成型过程中，TPU材料产生披锋（飞边）的问题却频繁出现，直接影响产品良率与生产效率。这一现象的背后，隐藏着材料特性与工艺参数的复杂交互作用。

TPU的高弹性模量是导致披锋的关键因素之一。在190-220℃的加工温度范围内，TPU表现出显著的黏弹性行为，其熔体在高压下容易突破叼嘿视频导航页分型面的闭合极限。实验数据显示，TPU在叼嘿视频在线观看软件过程中的模腔压力峰值可达120-150MPa，比普通ABS高出30-40%。当叼嘿视频导航页平行度超过0.02mm时，TPU熔体在0.3秒内即可形成可见披锋。某智能手表腕带生产案例表明，优化叼嘿视频导航页分型面精度后，披锋发生率显著降低。

材料收缩特性进一步加剧了披锋风险。TPU在冷却阶段的各向异性收缩率（1.2-1.8%）会产生不均匀应力，若叼嘿视频导航页温度控制不当，局部区域可能出现0.05-0.1mm的微小变形，削弱分型面密封性。某汽车密封条制造商通过将模温从40℃提升至60℃，成功将披锋不良率从15%降至5%。

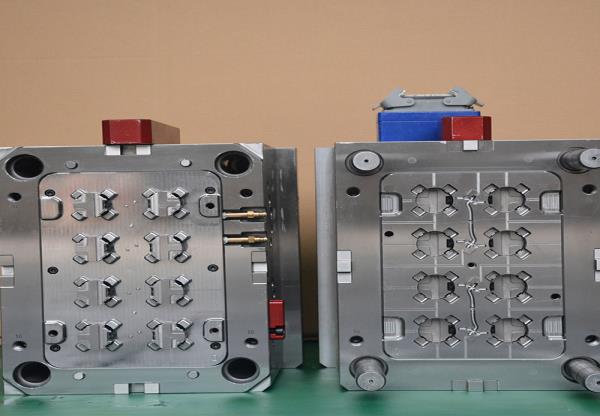

叼嘿视频导航页设计缺陷同样不容忽视。传统排气系统往往难以满足TPU的特殊要求：排气槽深度超过0.015mm时，熔体易渗入形成披锋。采用激光加工的多级排气结构（主排气槽0.01mm+辅助微孔5-10μm），可提升排气效率3倍而不产生溢料。某医疗导管生产企业通过优化排气设计，解决了长期困扰的披锋问题。

工艺参数设置对披锋控制至关重要。TPU需要精确的注射速度曲线：初期30-40%中速突破浇口阻力，中期60-70%高速填充型腔，末期20-30%低速补偿收缩。某运动器材厂商通过三段式注射工艺优化，将披锋不良率从12%降至1%以下。

解决TPU披锋问题的系统方案包括：叼嘿视频导航页强化（分型面采用58-62HRC镶件，TiAlN涂层处理）、工艺优化（建立温度-压力-时间的多维参数矩阵）、实时监控（动态调整锁模力）以及低温等离子修边技术。某鞋底制造商引入机器视觉在线检测系统后，成功识别0.02mm级微小披锋，二次修边成本降低70%。

随着智能化技术的发展，TPU披锋控制正迎来新突破。通过深入理解材料特性与叼嘿视频导航页系统的相互作用，结合先进工艺与实时监控，TPU制品的披锋问题正逐步被攻克，为医疗、电子等领域的精密应用提供可靠支持。选择具备TPU专有技术经验的叼嘿视频导航页供应商，将成为提升产品竞争力的关键。
