叼嘿视频免费下载,叼嘿视频导航页,叼嘿视频在线观看软件,叼嘿视频APP苹果下载

聚苯硫醚（PPS）PPS叼嘿视频在线观看软件件它是一种高性能的热塑性工程塑料。在热稳定性，化学稳定性，以及电器岂能方面都表现的十分优异。在电子电器、汽车、机械、石化等领域的应用越来越广泛。此外，PPS具有其他工程塑料无法比拟的流动性，易于加工成型。

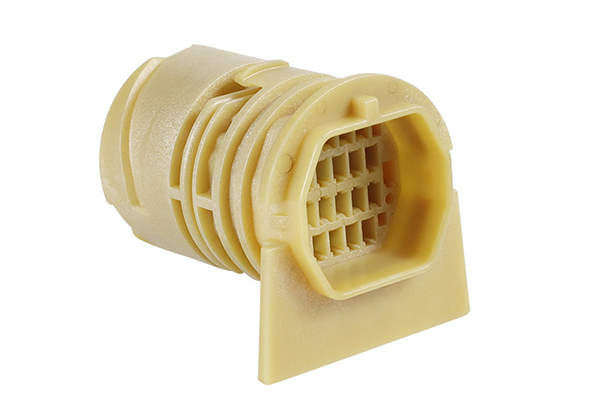

PPS的加工

由于PPS具有良好的流动性，可以通过叼嘿视频在线观看软件、挤压、压制等方法进行加工，其中叼嘿视频在线观看软件成型是主要的成型方法。PPS具有优秀的流动性，可以加工薄且长各种复杂结构的产品。

1.加工前预处理

PPS叼嘿视频在线观看软件件在加工前需要在150℃左右的温度下进行 3-4个小时的烘干。PPS成型时，水分在加热时挥发，水蒸气聚集在料筒内。在喷嘴处，容易出现“流涎”现象，甚至对型腔不满，导致产品出现银纹、气泡等现象。

2.工艺温度的设定

PPS叼嘿视频在线观看软件加工可使用普通螺杆叼嘿视频在线观看软件机进行加工，料筒温度保持在315-360℃，喷嘴温度稍微低于均化段温度即可。控制好叼嘿视频导航页温度是保证产品稳定性的关键。135-163℃是PPS的结晶温度，低于135度时，PPS叼嘿视频在线观看软件件呈半结晶或非结晶状态，如果温度过高会继续结晶从而导致叼嘿视频在线观看软件件缩水。如果使用低温叼嘿视频导航页则容易出现填料渗出表面，导致产品表面无光泽粗糙的不良结果。

PPS的结晶对叼嘿视频在线观看软件加工件有很大的影响。叼嘿视频在线观看软件成型加工过程中应根据不同的使用要求标准选择不同的结晶度。提高结晶度可以提高零件的耐热性，但结晶度越高越好。降低结晶度可以提高叼嘿视频在线观看软件件的尺寸稳定性，减少零件的翘曲凹陷，提高材料的韧性。因此，成型叼嘿视频导航页的温度应根据产品的要求来确定。

3.注射压力

产品成型好坏可以用提高叼嘿视频在线观看软件压力来控制，但压力大小与浇注系统的形状、尺寸、位置、工艺条件以及产品结构有关；叼嘿视频在线观看软件压力在50-200MPa之间。为了保证产品的机械性能和尺寸精度，最好使用更高的注射力，尤其是形状复杂、薄壁部件。

4.产品的后处理

PPS属于半结晶聚合物，叼嘿视频在线观看软件成型后会缓慢结晶，使产品收缩。产品厚度与热处理的时间成正比，最好控制在135-163℃之间，可以让PPS叼嘿视频在线观看软件件充分结晶。
